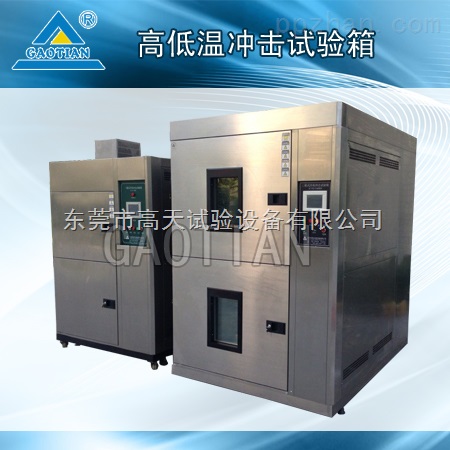

兩箱式冷熱沖擊試驗箱
冷熱沖擊試驗箱是金屬、塑料、橡膠、電子等材料行業必備的測試設備，用于測試材料結構或復合材料，在瞬間下經極高溫及極低溫的連續環境下忍受的程度，得以在最短時間內檢測試樣因熱脹冷縮所引起的化學變化或物理傷害。冷熱沖擊試驗箱應用范圍非常廣泛，主要用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑膠等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料等測試。
咨詢熱線：18002895812
- 產品介紹
詳細說明：
冷熱沖擊試驗箱又名環境試驗機，試驗各種材料耐熱、耐寒、耐干、耐濕性能。適合電子、電器、食品、車輛、金屬、化學、建材等工廠之用。
控制方式與特色:
冷熱沖擊試驗箱是利用低溫及高溫蓄冷熱槽，依動作需要，將吊籃快速移動到冷熱槽內,從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定的使用.
一、機型: 冷熱沖擊試驗箱 GT-TC-27Z
二、性能:指風冷式在室溫＋25℃,空載時.
1.試驗槽溫度使用范圍:－40℃-- +150℃.
2.高溫槽溫度設定范圍: +40℃-- ＋150℃.
3.高溫槽升溫時間RT（室溫）-- ＋150℃約需40min（室溫在＋10-- ＋30℃時）.
4.低溫槽溫度設定范圍:－40℃-- －10℃.
5.低溫槽降溫時間RT（室溫）-- - 40℃約需45min（室溫在＋10-- ＋30℃時）.
6.溫度波動度:±1.0℃.
7.溫度均勻度:±2.0℃.
8.沖擊歸復時間：－40-- ＋100℃ 約需 5min.
※高低溫沖擊恒溫時間各為30min以上※
三、結構: 1.內部尺寸: W30×H30×D30㎝.
2.內箱材質:不銹鋼板（SUS#304）.
3.外箱材質:.沙紋不銹鋼板（SUS#304）
4.保溫材質: a.高溫槽：硅酸鋁保溫棉.
b.低溫槽：高密度PU發泡.
5.箱門:上、下箱單片門,左開.
a.嵌入式平面把手.
b.后鈕:SUS#304.
c.硅膠發泡膠條.
6.試料置放架: a.吊籃尺寸：W300 x D300㎜.
b.吊籃承重不大于5KG.
c.不銹鋼SUS#304網狀吊籃置物盤2片.
四、加熱系統:鰭片式散熱管形不銹鋼電熱器.
1.高溫槽 8 KW.
2.低溫槽 5 KW.
五、送風循環系統:1.馬達1HP×2臺.
2.不銹鋼加長軸心.
3.多翼式扇葉（SIROCCO FAN）.
4.特殊設計之風扇強制送風循環系統.
六、冷凍系統: 1.壓縮機:全密閉式高效率法國泰康鐵甲武士.
2.冷媒: 環保冷媒.
3.冷凝器: 風冷式冷凝器.
4.蒸發器: 鰭片多段式自動負載容量調整.
5.膨脹系統: 自動容量控制之冷凍系統.
6.制冷輔助件（全部進口）：a.膨脹閥（丹麥“Danfoss”） b.電磁閥（日本）c.干燥劑（丹麥“ Danfoss”）d.截止閥（意大利CASTEL） e.油分離器（歐美ALCO）f.修理伐（法國）g.高壓保護開關（丹麥“ Danfoss”）h.冷媒流量窗口（丹麥“ Danfoss”）.
七、沖擊溫度控制器：液晶顯示觸控式瑩幕直接按鍵型控制器,中英文表示5.7”圖形之廣視角,高對比附可調背光功能之大型LCD液晶顯示控制器.
1. 控制器規格:a.精度:溫度±0.1℃＋1digit.
b.分辨率:溫度±0.1.
c.具有上下限待機及警報功能.
d.溫度入力信號 T型.
e.P.I.D控制參數設定,P.I.D自動演算.
2..畫面顯示功能:a.采畫面對談式,無須按鍵輸入,屏幕直接觸摸選項.
b.溫度設定（SV）與實際（PV）值直接顯示.
c.顯示故障狀態及說明故障排除方法.
d.可顯示目前執行程序號碼,段次,剩余時間及循環次數.
e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
f.具單獨程序編輯畫面,可輸入溫度,時間及循環次數.
g.屏幕可作背光調整.
h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
3.程序容量及控制功能: a.可使用的程序組:最大96個PATTEN(即96個試驗規范可設定).
b.可重復執行命令:每一個命令可達999次.
c.SEGMENTS時間設定0--99Hour59Min.
e.具有斷電程序記憶,復電后自動啟動并繼續執行程序功能.
f.程序執行時可實時顯示圖形曲線.
g.具有預約啟動及關機功能.
h.具有日期,時間調整功能.
八、主要電器組件: 1.電源按鈕開關 . （臺灣）
2.累時計. （臺灣）
3.交流接觸器. （臺灣）
4.交流繼電器. （OMRON）
5.熱繼電器. （臺灣）
6.時間繼電器. （臺灣）
7.控制器. （臺灣）
8.無熔絲總開關. （臺灣）
9.固態繼電器. （臺灣）
10. 按鈕開關. （臺灣）
11. 干燒保護器. （意大利）
九、安全保護裝置:1.電源欠逆相保護裝置.
2.壓縮機過熱保護開關.
3.壓縮機高壓保護開關.
4.壓縮機過電流保護開關.
5.無熔絲開關過載保護.
6.鼓風電機過載保護.
7.加熱器短路、過載保護裝置.
8.線路保險絲及全護套式端子.
十. 控制面板:1.沖擊溫度程控器一只. （臺灣）
2.電源按鈕開關一只. （臺灣）
十一、 周圍環境要求:1.可允許使用溫度范圍：0℃～＋35℃.
2.性能保證范圍:＋5℃～＋30℃.
十二、提供文件: 1.質量保證書 交貨時提供一份.
2.訂貨規格書 訂貨時提供一份.
3.使用說明書 交貨時提供一份.
十三、要求設備: 1. 本機器用電源： a. 電源:AC3￠5W 380V 50/60HZ.
※電壓變動充許值: 定格電壓的±10%.
b. 最大負荷容量: 20 KVA.
c. 最大電流: 30 A.
