三綜合振動試驗箱
- 產品介紹

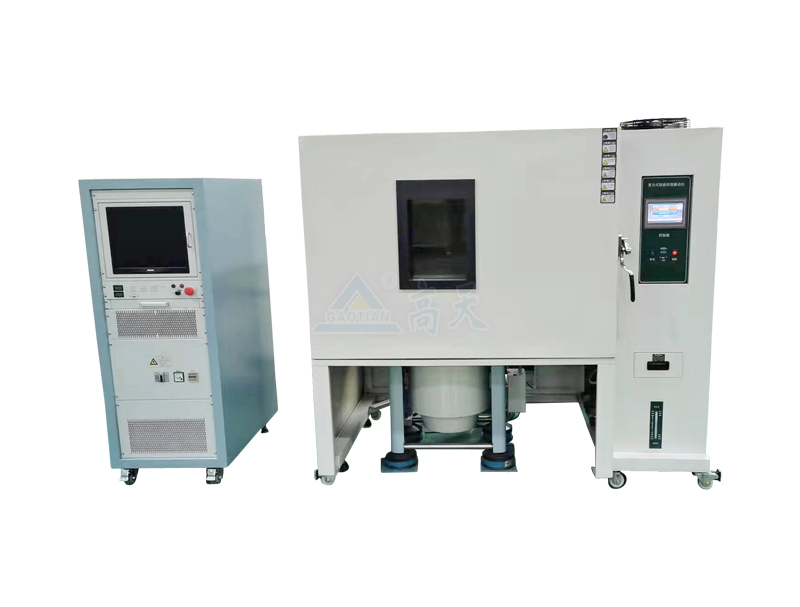

三綜合試驗箱《溫濕度振動三綜合試驗箱（垂直+水平）》
用途：
三綜合試驗箱主要為航天、航空、石油、化工、電子、通訊等科研及生產單位提供溫濕度變化環境，同時可在試驗箱內將電振動應力按規定的周期施加到試品上，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度、振動綜合應力篩選試驗，以便考核試品的適應性或?qū)υ嚻返男袨樽鞒鲈u價。與單一因素作用相比，更能真實地反映電工電子產品在運輸和實際使用過程中對溫濕度及振動復合環境變化的適應性，暴露產品的缺陷，是新產品研制、樣機試驗、產品合格鑒定試驗全過程必不可少的重要試驗手段。
規格型號列表：
1、溫濕度范圍：
G：-20～150℃；45%～98%
Z：-40～150℃；45%～98%
D：-70～150℃；45%～98%
2、穩定度：溫度：±0.5℃度濕：±2.5%RH
3、均勻度：溫度：≤±2℃度濕：±3%RH
4、試驗機尺寸：
內箱尺寸（W×H×D） | 外箱尺寸（W×H×D） |
40×50×40cm | 98×143×93cm |
50×60×40cm | 153×108×93cm |
50×60×50cm | 107×147×111cm |
50×75×60cm | 107×162×121cm |
60×85×60cm | 110×178×108cm |
60×85×80cm | 117×172×141cm |
100×100×80cm | 157×187×141cm |
100×96×100cm | 193×158×149cm |
100×100×100cm | 193×158×153cm |
電磁振動臺規格：
最大激振動（N） | 頻率范圍（Hz） | 最大位移 | 最大附載（KG） | 工作臺面值 |
980 | 5~4500 | 25 | 70 | Φ150 |
1500 | 5~4500 | 25 | 70 | Φ150 |
2000 | 2~3000 | 40 | 140 | Φ230 |
3000 | 5~4000 | 25 | 120 | Φ150 |
3000 | 3~3000 | 40 | 140 | Φ230 |
6000 | 5~3000 | 25 | 200 | Φ200 |
6000 | 2~2000 | 51 | 300 | Φ230 |
10000 | 5~3000 | 51 | 150 | Φ240 |
20000 | 5~3000 | 51 | 300 | Φ320 |
三綜合試驗箱構成：
三綜合試驗箱由以下幾部分構成：試驗箱箱體，運動連接系統，控制系統，制冷/除濕系統，加熱/加濕系統，風道系統等。
